Mikä on jäähdytyskompressori

Mikä on jäähdytyskompressori?

1. Konseptin esittely

Jäähdytyskompressori on yksi höyryn puristusjäähdytysjärjestelmän avainkomponenteista. Kuvassa on esitetty tyypillinen höyryn puristusjäähdytysjärjestelmä. Järjestelmä koostuu jäähdytyskompressorista 1, lauhduttimesta 2, kuristuslaitteesta 3 ja höyrystimestä 4. Jäähdytyskompressori hengittää matalapaineen kylmäainehöyryn höyrystimestä, pakottaa sen sylinterin korkeapainekaasuksi ja purkaa sen sitten lauhduttimeen korkeapaineisen nesteen. Jäähdytyskompressori on koko jäähdytysjakson virtalähde. Tästä syystä kompressorilla on oltava sekä korkea luotettavuus että hyvä talous.

Jäähdytyskompressorien luokittelu

Jäähdytyskompressorit, lähinnä seuraavat, on monia tapoja luokitella:

(1) Nostavan kaasunpaineen periaatteen mukaan jäähdytyskompressorit jaetaan tilavuusjäähdytyskompressoreihin ja nopeuden jäähdytyskompressoreihin.

(2) Kylmäaineen tyypin mukaan jäähdytyskompressorit voidaan jakaa orgaanisiin kylmäaineen kompressoreihin ja epäorgaanisiin kylmäainekompressoreihin.

(3) Tiivistysmenetelmän mukaan jäähdytyskompressorit voidaan jakaa kolmeen kompressoriin: avoin tyyppi, puoliksi suljettu tyyppi ja täysin suljettu tyyppi.

(4) Erilaisten haihtumislämpötila-alueiden mukaan jäähdytyskompressorit voidaan jakaa korkean lämpötilan, keskilämpötila- ja matalan lämpötilan jäähdytyskompressoreihin.

2. Jäähdytyskompressorien erityinen rakenne

(1) Positiivinen siirtymän jäähdytyskompressori: Pakkaa kylmäaineen höyryn suoraan suljetussa tilavuudessa, jolla on muuttuva tilavuus sen tilavuuden vähentämiseksi, saavuttaen siten paineen lisäämisen tarkoitus. Positiiviset siirtymän jäähdytyskompressorit sisältävät pääasiassa edestakaisin (tunnetaan myös nimellä männän tyyppi), ruuvityyppi, vieritystyyppi, roottorityyppi, siipityyppi ja pyörivät siipityyppi.

• Myöhäinen jäähdytyskompressori
• Ruuvin jäähdytyskompressori

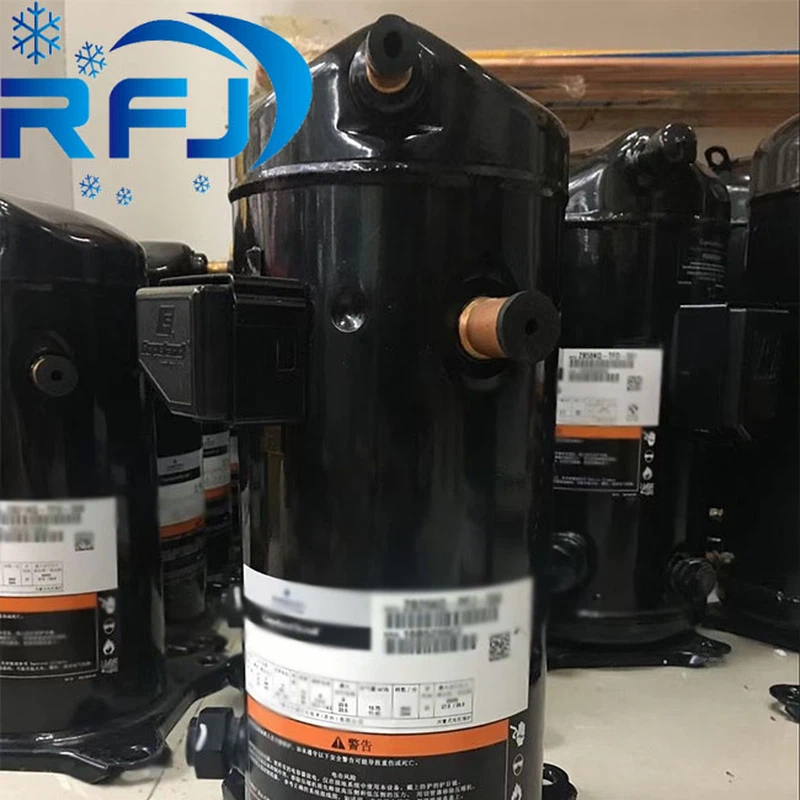

• Vieritä jäähdytyskompressori
• Pyörivä jäähdytyskompressori
• Männän jäähdytyskompressori

(2) Nopeusjäähdytyskompressori: Tapa lisätä kylmäainekaasun painetta on ensin lisätä kaasun kineettistä energiaa (kun taas painetta nousee jossain määrin) ja muuntaa sitten kineettinen energia potentiaaliseksi energiaksi paineen lisäämiseksi. Nopeusjäähdytyskompressoreita on kahta tyyppiä: keskipako- ja aksiaalivirtaus. Koska aksiaalivirtausjäähdytyskompressorien puristussuhde on pieni eikä sovellu jäähdytysjärjestelmiin, nopeuden jäähdytyskompressorit viittaavat yleensä keskipakoihin jäähdytyskompressoreita.

Keskipakojäähdytyskompressori

(3) Eri tiivistysmenetelmien mukaan jäähdytyskompressorit voidaan jakaa kolmeen luokkaan: avoin tyyppi, puoliksi suljettu tyyppi ja täysin suljettu tyyppi.
